HC-SR04 ile Park Sensörü Yapımı

Projenin ayrıntılı açıklaması aşağıdadır.

HC-SR04 ultrasonik sensörden gelen değere göre Buzzerdan sesli uyarı ve mesafeye göre dört LED ile uyarı  vereceğiz.

Gerekli Malzemeler

1-Arduino Uno(1 adet)

2-BreadBoard

3-Buzzer

4-HC-SR04

5-LED(kırmızı, Yeşil, Mavi ve Beyaz)

6-Jumper Kablolar

Devremizi oluşturduktan sonra artık kodlarımızı mBlok programında oluşturmaya geldi sıra.

Sensör üzerinde VCC, Trig, Echo, GND olmak üzere 4 adet pin bulunmaktadır. Bunlardan VCC pini besleme (+5 volt), GND pini – hattıdır. Trig pini çıkış pinidir (tetik pinidir) sinyalin salınmasını sağlayan pindir. Echo pini ise giriş pinidir(okuma) yansıyan dalganın ulaştığını Arduino'ya haber veren pindir.  Aşağıdaki blokta 13 nolu tetik pini HC-SR04 üzerindeki Trig pinine 12 Okuma pini ise HC-SR04 üzerindeki Echo pinine bağlanacaktır. Buzzerımızı da 11 nolu pine bağlayalım. Mesafe değişkenini oluşturuyoruz. Mesafe değişkenine HC-SR04 sensöründen gelen değerleri aktaracağız.

 Daha sonra Seri Porta Mesafe değişkenini yazıyoruz.

HC-SR04 sensöründen gelen değer

Eğer Mesafe 40 cmden büyükse 2 nolu pine bağlı Beyaz LED yanacak.Tüm LEDler Sönecek.

Eğer 30 ile 40 cm arasındaysa 3 nolu pine bağlı Yeşil LED yanacak.Tüm LEDler Sönecek.

Eğer 20 ile 30 cm arasındaysa 4 nolu pine bağlı Mavi LED yanacak.Tüm LEDler Sönecek.

Eğer 10 ile 20 cm arasındaysa 5 nolu pine bağlı Kırmızı LED yanacak.Tüm LEDler Sönecek.

Eğer 0 ile 10 cm arasındaysa 11 nolu pine bağlı Buzzer'dan G4 Notası Yarım Vuruş Çalacak ve Tüm  LEDler yanacak.

Bir saniye bekleyecek.

Şimdi kodları yazalım.

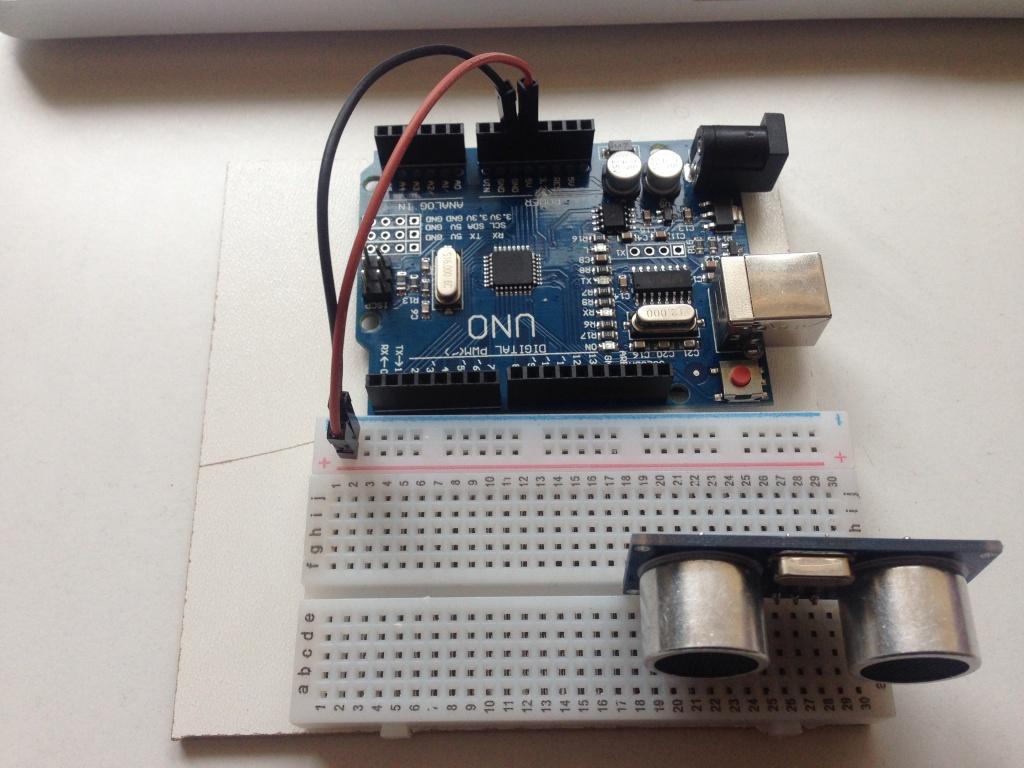

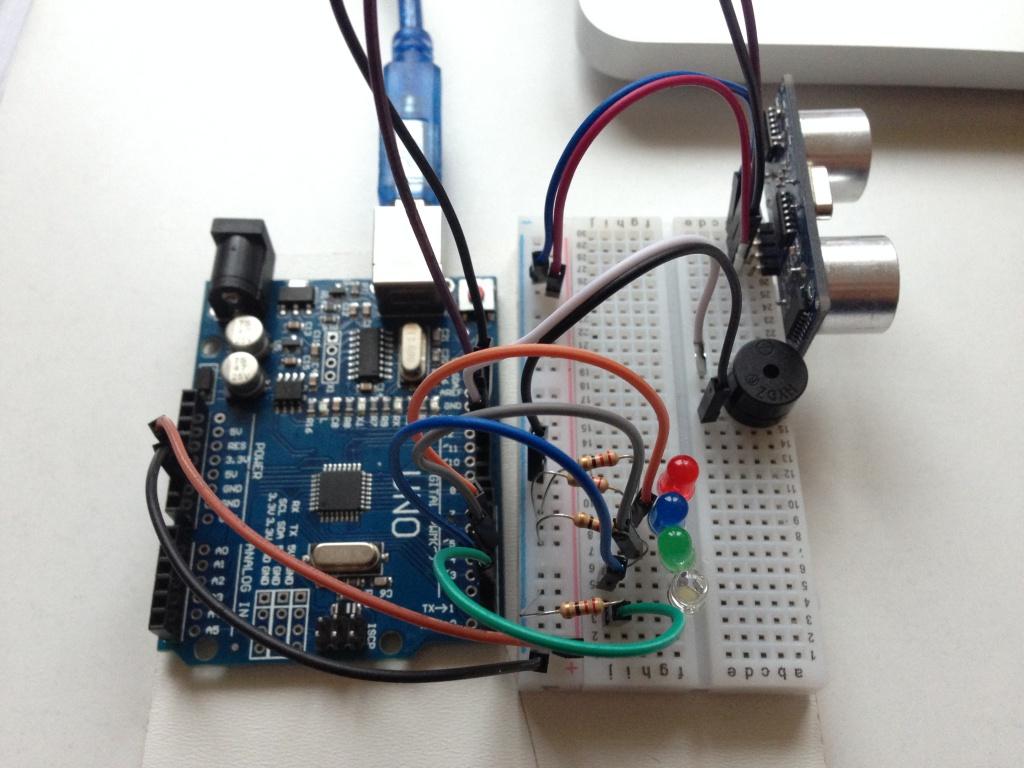

Şimdi gelelim devrenin oluşturulmasına.
